¿Qué es un luxómetro automotriz industrial y cómo opera?
El luxómetro, también conocido como medidor de luz o fotómetro, es un dispositivo de medición diseñado para cuantificar la intensidad luminosa, o en términos más simples la cantidad de luz, presente en un entorno específico. Un luxómetro es una herramienta esencial, ya que nos permite tanto evaluar, cómo garantizar que los sistemas de iluminación de los vehículos, tanto automóviles como motocicletas, cumplan con los requisitos legales de visibilidad y seguridad en la carretera.

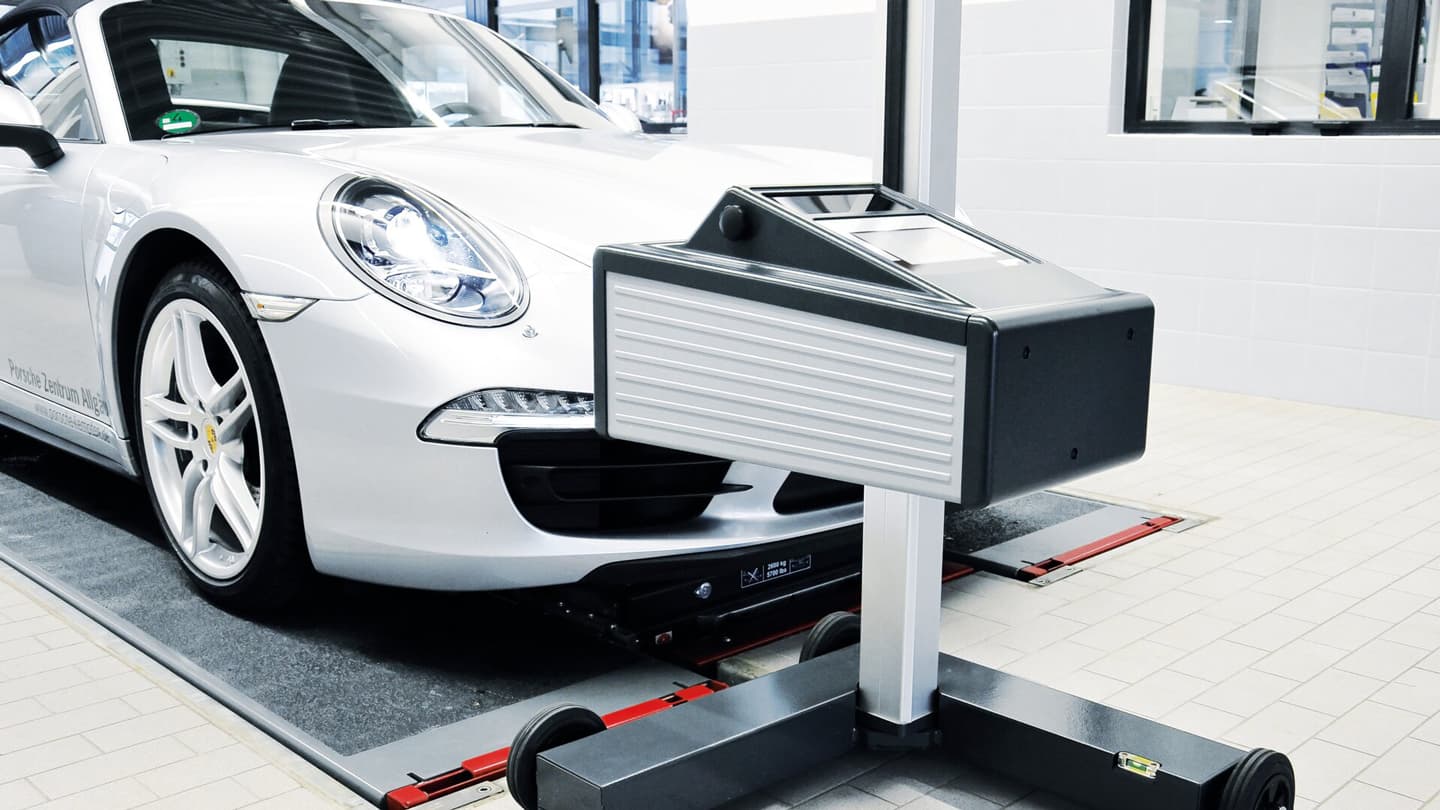

En el ámbito de la inspección vehicular, el luxómetro no es un simple fotómetro de mano. Se trata de un alineador de faros (regoscopio) de alta precisión equipado con una cámara óptica termorregulada, una lente condensadora Fresnel y un panel de fotodiodos de silicio. Este sistema está diseñado para capturar la distribución espacial del haz de luz (luces bajas, altas y antiniebla), evaluando tanto la potencia lumínica como la geometría de la proyección.
El proceso de medición consta de cuatro etapas metrológicas clave:
-
Alineamiento y captación: La lente Fresnel recoge el haz de luz emitido por el faro y lo proyecta con precisión sobre la placa de fotodiodos interna.
-
Conversión optoelectrónica: Los fotodiodos transforman la energía fotónica recibida en una microcorriente eléctrica proporcional a la intensidad de la luz.
-
Análisis y cálculo del ángulo: El procesador integrado analiza la corriente y calcula la inclinación matemática (desviación porcentual) del haz respecto al plano horizontal.
-
Despliegue metrológico: Los resultados de intensidad (en lux o candelas) y el ángulo de inclinación se muestran en una pantalla digital o se transmiten de manera automática al sistema centralizado.
La función del luxómetro en el control de iluminación de la ANT
Criterios de selección y calibración periódica bajo norma ISO/IEC 17025
La selección de un luxómetro automotriz para un proyecto de RTV o para un laboratorio de ingeniería automotriz debe basarse en la robustez de su columna de deslizamiento y en la estabilidad de su fotodetector. Los equipos con rieles de alta resistencia y fotodiodos de silicio protegidos aseguran ciclos de trabajo intensivos y prolongados sin sufrir desalineaciones estructurales que alteren los reportes metrológicos de la línea de inspección.
Al tratarse de un instrumento de medición legal, todo alineador de faros en operación debe contar con un programa de mantenimiento preventivo y calibración periódica mediante patrones de referencia con trazabilidad internacional.
| Capacidad Metrológica | Sistemas Digitales con Asistencia Láser | Alineadores Analógicos / Ópticos Estándar | Impacto en el Cumplimiento de la ANT |
|---|---|---|---|
| Determinación del Punto de Corte | Procesamiento de imágenes digital mediante cámara CMOS para análisis exacto de faros halógenos, xenón y LED de última generación. | Pantalla de alineación analógica con escala graduada manual para faros halógenos estándar. | Evita falsos rechazos en la línea de inspección al identificar con precisión las tecnologías de luz modernas. |
| Alineamiento del Regoscopio | Puntero láser integrado y visor de alineación digital para un paralelismo absoluto respecto al eje del vehículo. | Espejo visor o visor óptico de ranura analógica estándar para alineamiento visual. | Elimina las desviaciones causadas por errores de posicionamiento físico del operador. |
| Rango y Medición de Intensidad | 0 a 150 kcd (kilocandelas) / 0 a 240 lux con transmisión automática de datos metrológicos. | 0 a 120 kcd con lectura visual directa en aguja analógica o pantalla básica de visualización. | Asegura la trazabilidad de los datos exigida en auditorías metrológicas oficiales del SAE y la ANT. |
Garantía metrológica y continuidad operativa para su línea de inspección

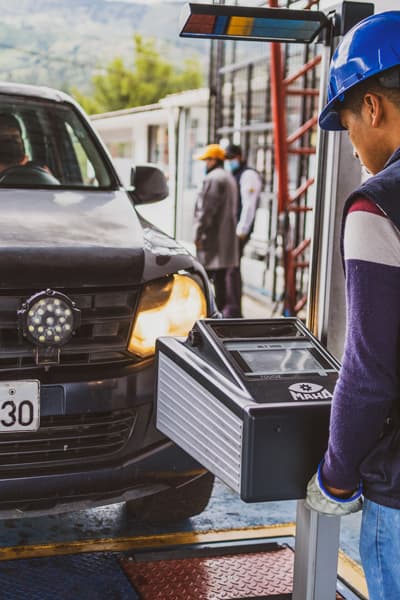

La selección de un luxómetro automotriz (regoscopio) no debe limitarse a cumplir un requisito en un papel. Para un Centro de Revisión Técnica Vehicular (CRTV), donde el flujo de vehículos es continuo, o para un laboratorio universitario de alta exigencia académica, la estabilidad estructural de la columna de deslizamiento y la precisión del fotodetector son la única garantía de que la línea no sufrirá desajustes que detengan la operación o alteren los reportes oficiales de la ANT.
Al tratarse de un instrumento de medición legal, la validez de cada prueba de luces depende por completo de un mantenimiento preventivo riguroso y de una calibración periódica bajo estándares de calidad internacional.
